OPTopus
Kod produktu: 700-99x-1AA01
Zařízení pro komunikaci mezi optikou a sítí PROFIBUS od společnosti Systéme Helmholz GmbH je plnohodnotný repeater s integrovaným optickým rozhraním. Automaticky detekuje přenosovou rychlost a umožňuje komunikaci v rychlostech od 9,6 kb/s – 12 Mb/s. Díky optickému přenosu dat OPTopus zajišťuje dokonalé elektrické oddělení mezi PROFIBUS stanicemi. Další nespornou výhodou optického přenosu je odolnost vůči elektromagnetickému rušení.
Díky kompaktnímu provedení není nutná žádná další pozice v rozváděči – připojuje se do zařízení stejně jako PROFIBUS konektor. Dodatečné napájení není potřeba, OPTopus využívá pro svou činnost 5V, které jsou na každém PROFIBUS zařízení pro zakončovaní odpor.

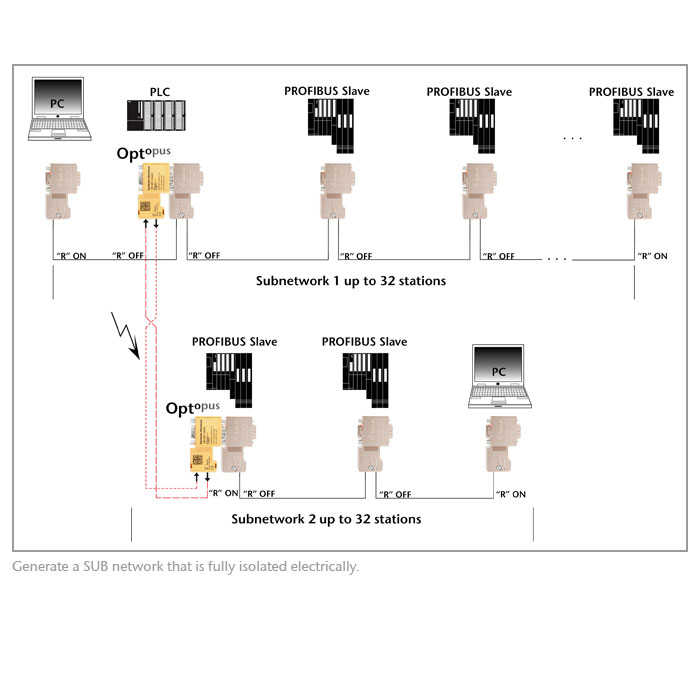

Elektrický signál z PROFIBUS zařízení OPTopus převede na signál optický a po připojené optické lince ho distribuuje k další připojené stanici. OPTopus funguje podobně jako repeater, tudiž signál podléhá i dalšímu zpracování – znovuvytvoření náběžných a sestupných hran, zesílení. OPTopus je k dispozici ve 3 variantách dle typu připojení optického kabelu.
Vlastnosti

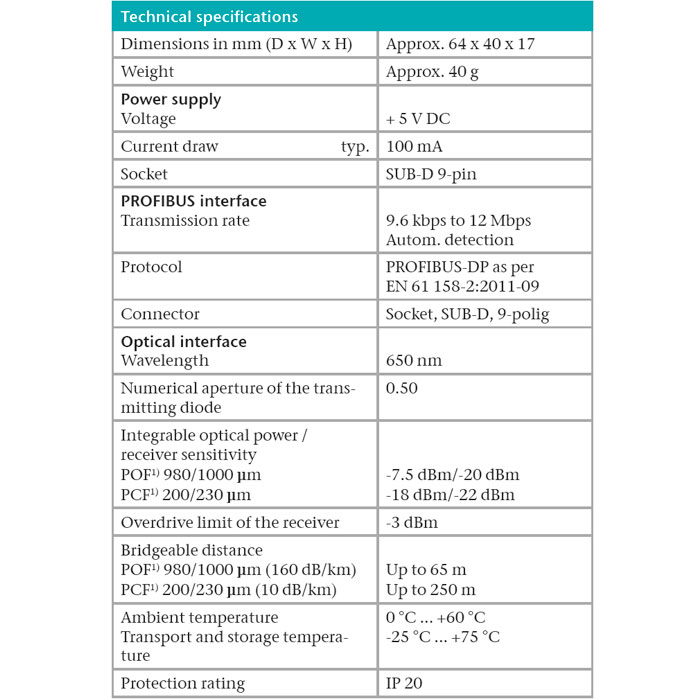

- Přenosová rychlost (9.6 kb/s - 12 Mb/s), autodetekce
- Kompaktní provedení, velikost nepřesahuje standardní Helmholz PROFIBUS konektor
- Zobrazení přenosu dat a chyb pomocí LED diod (vizuálně oddělené pro optickou část a PROFIBUS)
- Zakončovaní odpor s LED signalizací On/Off
- Kompletní elektrické oddělení
- Odolné vůči elektromagnetickému rušení
- Napájecí napětí 24 V není nutné
- Napájení 5 V přímo z PROFIBUS stanice

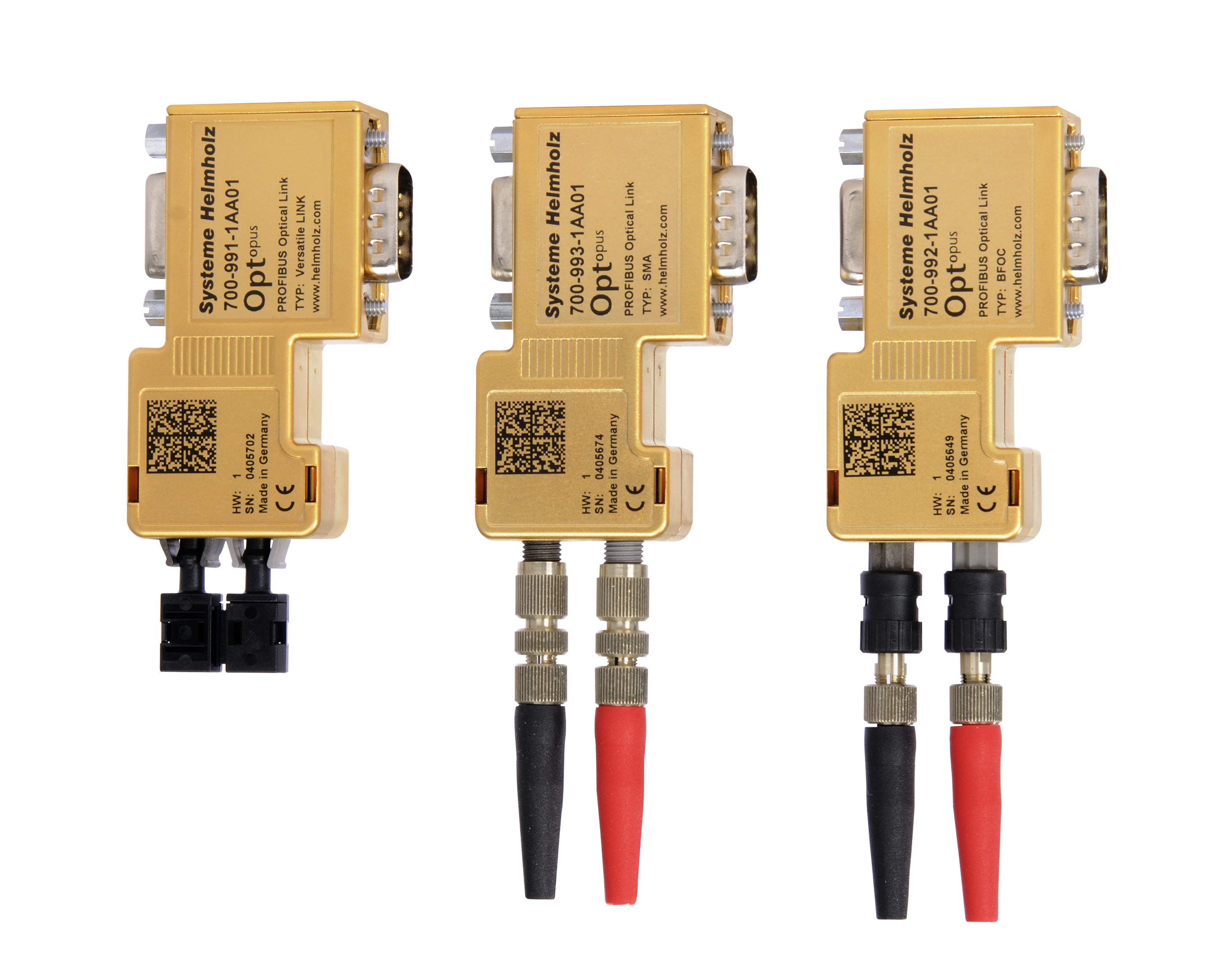

- Dostupný ve 3 provedeních (SMA, BFOC resp. ST, Versatile Link resp. HP plug-in system)
- Použitelné pro POF a PCF/HCS optické kabely
- Dosah: pro POF kabel až 65 m
- Dosah: pro PCF/HCS kabel až 250 m
- POF konektory součástí dodávky
Produkt |
Objednací číslo |
| OPTopus, Versatile Link resp. HP, 650 nm (včetně POF plug-in konektoru) |
700-991-1AA01 |
| OPTopus, BFOC resp. ST, 650 nm (incl. POF plug-in connector and instruction) |
700-992-1AA01 |
| OPTopus, SMA, 650 nm (incl. POF plug-in connector and instruction) |
700-993-1AA01 |
Výroba byla ukončena, zatím jsou skladové zásoby.
POF = Polymeric-optical-fiber
PCF = Polymer-cladded-fiber
Poznámka:
POF konektory jsou součástí balení OPTopusů. PCF konektory je nutné speciálně poptávat u Vašeho dodavatele PCF kabelů – je nutné i speciální spojovací zařízení.
PCF (Polymer Cladded Fiber) jsou ekvivalentní k provedení HCS. HCS je značka společnosti Ensign-Bickford Optics.
Versatile Link konektory jsou funkčně kompatibilní s HP-Simplex/Duplex konektory.
BFOC (Bajonett Fiber Optic Connector) konektory jsou funkčně kompatibilní s ST konektory. ST je registrovaná ochranná známka společnosti AT&T.
